ca. 600 Betriebsstunden

TRAGKRAFT UND HUBHÖHE:

Maximale Tragkraft: 4.200 kg

Maximale Hubhöhe: 7,0 m

Tragfähigkeit bei max. Hubhöhe 2.500 kg

Tragfähigkeit bei max. Reichweite 1.500 kg

Maximale Reichweite 4.050 mm

MOTOR: Abgasstufe Stage V:

FPT NEF 4 Stage V Direkteinspritzung - Hochdruck Common Rail System

Turbolader mit Nachkühler, wassergekühlt, Hubraum 4,5 l

Selective katalytische Reduktion (SCR) System

Hauptkomponenten StageV:

Versorgungsmodul (SM), Dieseloxidationskatalyator (DOC), Selektive katalytische Reduktion an

Filter ( SCRoF),

Katalysator des selektiven katalytischen Reduktionssystems (SCR), Reinigungs-Katalysator

(CUC)

Ergebnis:

¥ 40% weniger Feinstaub, Partikel (PM) gegenüber Stage IV

¥ Serviceintervall Motor erst bei 1.000 Bh vs. Stage IV bei 500 Bh

Nennleistung: 98 kW/133 PS (ECE R 120) bei 1800 U/min

Maximales Drehmoment: 549 Nm bei 1500 U/min

Trockenluft+lter mit Sicherheitspatrone

Thermostartanlage, Anlasssperre

Tankinhalt 140 l, Tankinhalt AdBlue 27

Motorenöl technische Spezi+kation: SAE 10W40

Füllmenge mit Filter: 12 Liter

CARRARO GETRIEBE:

Halbautomatisches 6 Gang Lastschaltgetriebe

6 Vorwärts - j 3 Rückwärtsgänge

Wahlmöglichkeiten:

Manuelle Schaltung: 1 - 6 Gang einstellbar °e nach Eisatzbedingung

Semi automatische Schaltung: 4 - 6 Gang automatisch nach Bedarf ( Leistung)

Gang Vorwärts Rückwärts

ACHSEN, BREMSEN UND LENKUNG:

Carraro Hochleistungsachsen

Lenkwinkel pro Achse 42°

Vorderachse und Hinterachse mit automatischem Lamellen - Selbstsperrdifferentialen

Hinterachse mit 8° Pendelwinkel

Permanenter Allradantrieb

Nasse hydraulische Mehrscheibenbremsen in Vorder-und Hinterachse

Kundenvorteil sehr verschleißarm (weniger Service Kosten)

SAHR hydraulische Parkbremssystem - bei Zündung aus aktiv - Sicherheit Lader kann nicht

wegrollen

Maximale Achslast VA 5.390 kg

Maximale Achslast HA 7.500 kg

Radstand: 3000 mm

Spurweite: 1873 mm

Bodenfreiheit: 415 mm

Wenderadius: 3900 mm

LENKUNG:

Hydrostatische Lenkung, umschaltbar 3 Lenkungsarten

Vorderachslenkung, Allradlenkung, Hundeganglenkung

Optische Anzeige für Geradestellung der Hinterräder

Automatische Lenkausrichtung - mehr Komfort für den Fahrer

HYDRAULIK:

Rexroth Load Sensing Hydraulik - Elktro - Proportionale Steuereung

Axialkolbenpumpe 140 l/min Förderleistung

Hydraulikzylinder mit integrierter Endlagendämpfung

Fördermenge l/min Zusatzhydraulik am Ausleger 130 l/min

Fördermenge l/min Zusatzhydraulik am Heck 140 l/min

Hydraulischer Kipperanschluss am Heck

Hydrauliköl-Vorrat: 105 l

Kontinuierlicher Ölstrom an der 4 hydraulische Zusatzfunktion einstellbar

Druckloser Rücklauf zum Tank

Hydraulischer Kipperanschluss am Heck

Ölwechselintervall: 2000 h, Filterwechselintervall: 1.000 Bh

KABINE:

New Holland 360° Komfortkabine

ROPS / FOPS LEVEL 2 - Sicherheit, Schutz bis max. 227kg (5m Höhe fallend)

Geräuschpegel nur 77 dB(A) in der Kabine

Geräuschpegel außen 2000714/CE - Lwa = 107 dB

Vibration auf dem Fahrersitz - EU Richtlinie 78/764/CE

gesamte Körper (m/s2 =< 0,5)

SONSTIGE AUSSTATTUNG:

New Holland Werkzeugaufnahme, mechanische oder hydraulische Verriegelung

Gabelträger mit Palettengabeln, Gabellänge 1200 mm

Batteriehauptschalter

Ausstattung gemäß Anforderungen der Maschinenrichtlinie

2006/42/EG. Weitere Information in der mit dem Teleskoplader

mitgelieferten Betriebsanleitung.

ABMESSUNGEN UND GEWICHTE:

Länge ohne Arbeitsgerät: 5113 mm

Länge mit Palettengabel: 6451 mm

Breite bei Bereifung 460/70R24: 2340 mm

Höhe bei Bereifung 460/70R24: 2447 mm

Leergewicht: 7.820 kg

WICHTIG! ABSTAND MITTE LENKRAD-VORDERKANTE FAHRZEUG MIT SCHAUFEL < 3.500 mm

TECHNISCH zulässige ANHÄNGELAST in kg:

Gebremst in kg (hydraulisch) 14.000 kg - 20.000 kg °e nach Anhängekupplung

Ungebremst in kg 3.500 kg

Max. zulässige Stützlast 1.600 kg

kontinuirliche hydr. Ölmenge

zusätzl. LED Arbeitsscheinwerfer hinten an der Kab

autom. Anhängekupplung 38 mm Durchm.

Antriebsstrangschutzabdeckung

Spiegel für Anhängekupplung

Druckentlastung der Hydraulikanschlüsse

am Teleskoplarm über Taster in der Kabine

Schmutzabweiser am Ausleger

LED Arbeitsscheinwerfer an der Kabine

Schwingungsdämpfung am Hubarm

autom. Einstellung der verschiedenen Lenkungsarten

Umbau auf JCB Q-Fit

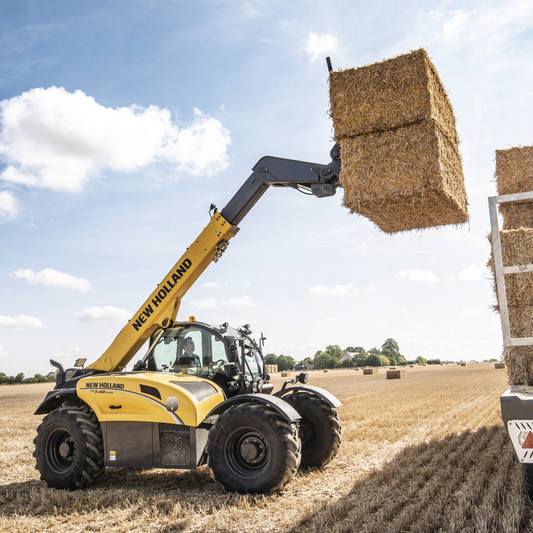

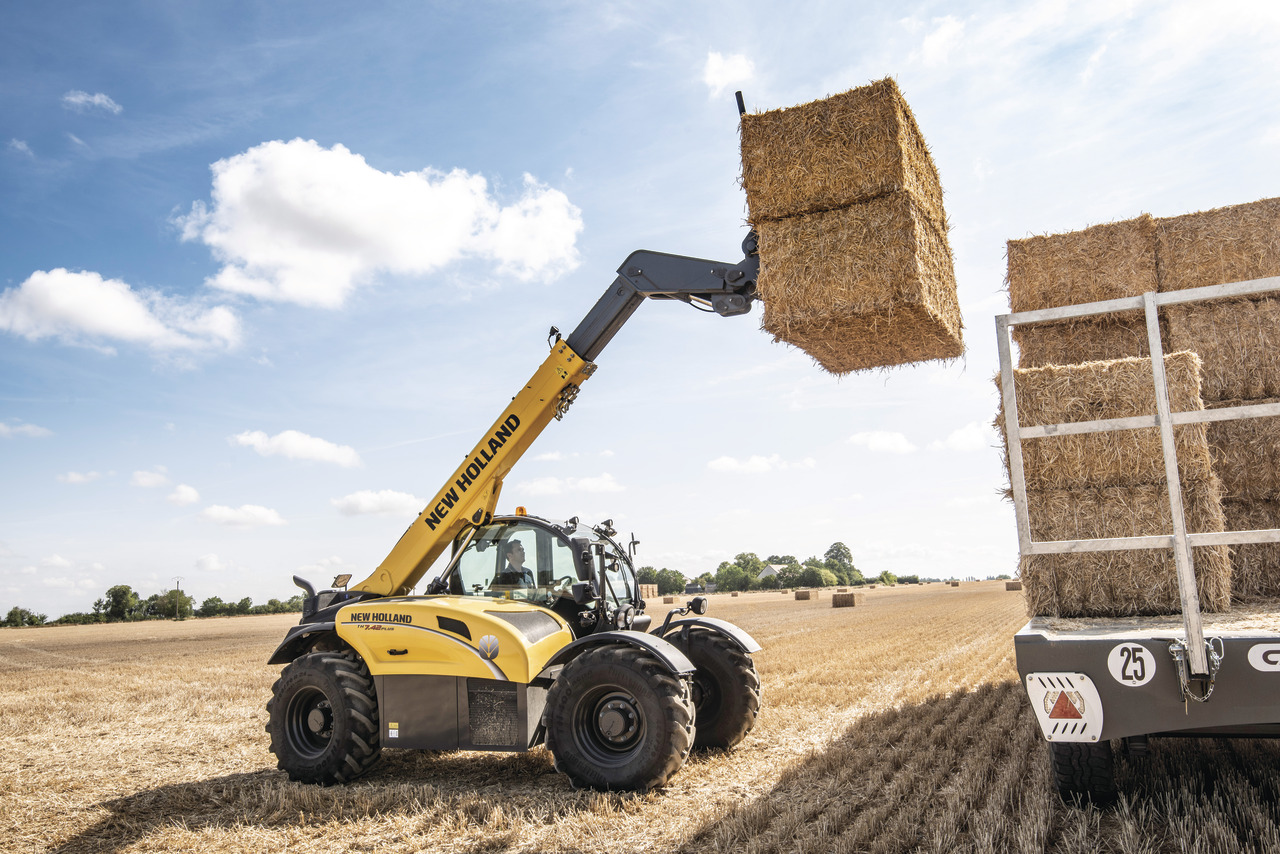

Beispielbild - Irrtümer vorbehalten
